Kỹ thuật xuất sắc: Tìm hiểu nguyên lý của khối van thủy lực

Trong lĩnh vực năng lượng chất lỏng, Khối van thủy lực là bộ não điều khiển áp suất, dòng chảy và hướng của chất lỏng thủy lực để thực hiện chuyển động chính xác của bộ truyền động đến vị trí mong muốn theo chỉ định của ứng dụng.

1. Phân loại và chức năng

Van điều khiển thủy lực có thể được phân loại thành ba loại van điều khiển: Van điều khiển hướng, Van điều khiển áp suất, Van điều khiển dòng chảy. Ngược lại, chúng cung cấp khả năng điều khiển ba mạch cơ bản trong bất kỳ hệ thống thủy lực nào: Điều khiển hướng, Điều chỉnh áp suất, Điều khiển tốc độ. Các van này có thể được bố trí dưới dạng van ren, Van gắn tấm phụ hoặc Van hộp mực.

2. Cấu tạo của Van hộp mực hai chiều

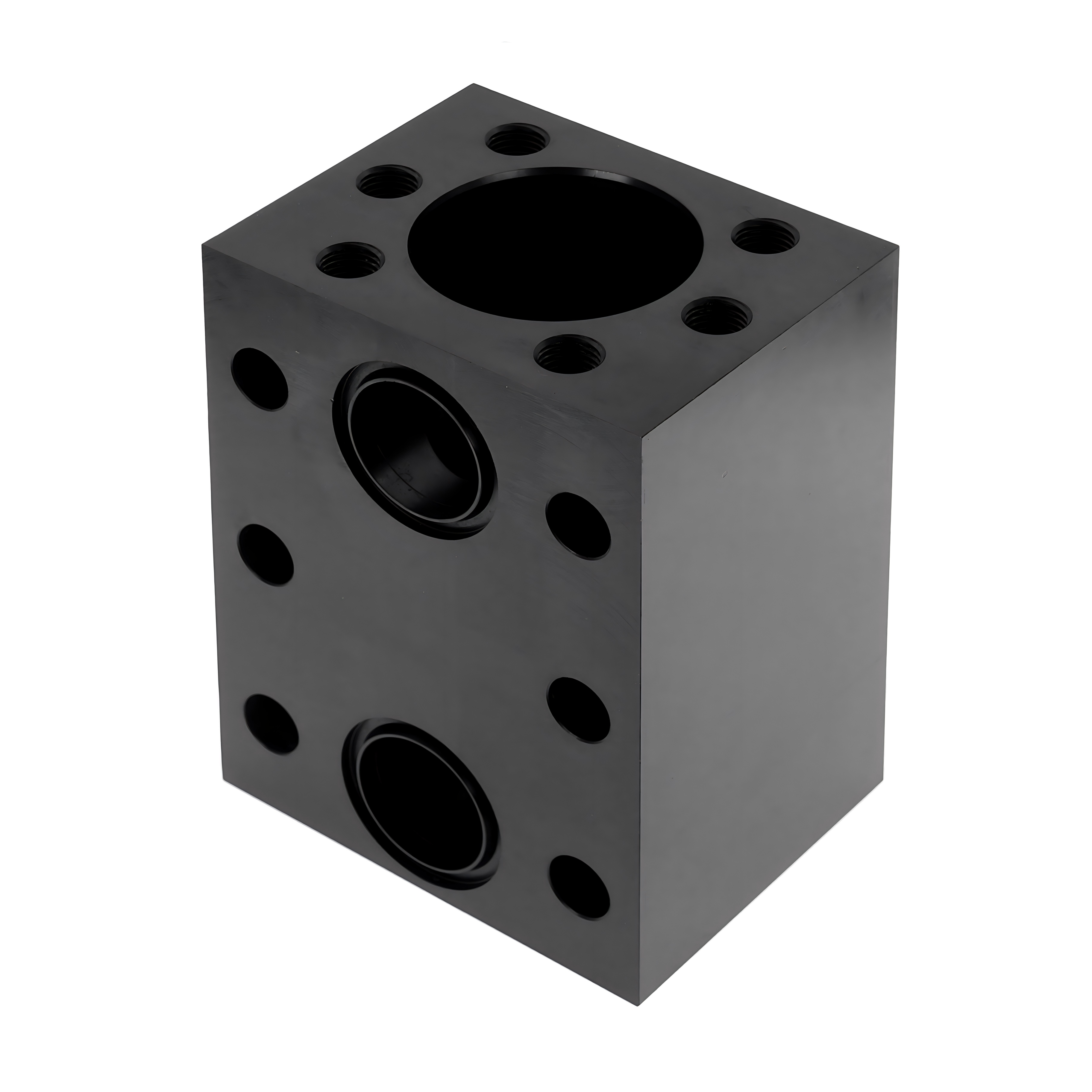

Là một trong những nhà chế tạo Gia công chính xác hàng đầu, Difon chuyên sản xuất phức tạp các Van hộp mực hai chiều, có thể được tìm thấy trong các phân đoạn sau: Phần chèn bao gồm ống chỉ, ống bọc, lò xo và vòng đệm. Đây là đầu van điều khiển mạch dầu chính. Nắp điều khiển Giữ các bộ phận điều khiển thu nhỏ và giữ chặt phần chèn giữa bộ điều khiển trục điều khiển và buồng điều khiển chính. Van điều khiển được gắn trên nắp để điều khiển ống chính lớn hơn. Thông thường nhất, đây là các van định hướng điện từ tuân thủ tiêu chuẩn ISO hoặc van áp suất tỷ lệ. Khối Manifold tích hợp giữ tất cả các thành phần trên và ra lệnh liên lạc nội bộ của các mạch dầu rất phức tạp.
