Máy gia công đa dạng thủy lực hoạt động như thế nào?

Tóm tắt

Gia công đa dạng thủy lựclà một quy trình sản xuất quan trọng được sử dụng để sản xuất các khối điều khiển chất lỏng nhỏ gọn, có độ chính xác cao cho hệ thống thủy lực. Các thành phần này xác định hiệu quả, độ an toàn và độ tin cậy của các mạch thủy lực phức tạp được sử dụng trong máy móc xây dựng, tự động hóa công nghiệp, hệ thống hàng không vũ trụ và thiết bị năng lượng. Bài viết này giải thích cách thức hoạt động của gia công ống góp thủy lực, những thách thức chính, cân nhắc về vật liệu, kỹ thuật gia công, phương pháp kiểm soát chất lượng và cách các nhà sản xuất chuyên nghiệp đảm bảo hiệu suất lâu dài và hoạt động không bị rò rỉ.

Mục lục

• 1. Giới thiệu về gia công ống góp thủy lực
• 2. Quy trình gia công hoạt động như thế nào
• 3. Những thách thức sản xuất chính
• 4. Vật liệu được sử dụng trong gia công đa tạp
• 5. Yêu cầu về độ chính xác và dung sai
• 6. Tổng quan về kỹ thuật gia công
• 7. Kiểm soát và kiểm tra chất lượng
• 8. Ứng dụng công nghiệp
• 9. Hỗ trợ sản xuất chuyên nghiệp từ Difon
• 10. Câu hỏi thường gặp

1. Giới thiệu về gia công ống góp thủy lực

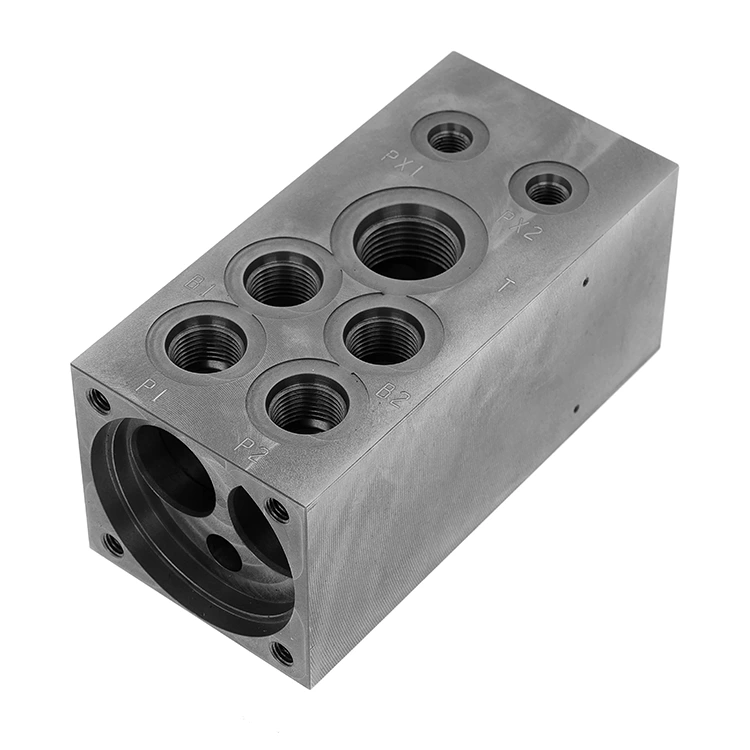

Đa tạp thủy lực là các khối được thiết kế để điều hướng dòng chất lỏng giữa máy bơm, van, bộ truyền động và bể chứa trong hệ thống thủy lực. Thay vì sử dụng nhiều ống và phụ kiện, ống góp tích hợp các kênh bên trong một khối rắn duy nhất. Điều này làm giảm các điểm rò rỉ, cải thiện độ nén của hệ thống và tăng độ tin cậy.

Gia công ống góp thủy lực đề cập đến quy trình sản xuất CNC chính xác nhằm tạo ra các kênh dòng chảy bên trong, cổng van và bề mặt bịt kín trong một khối kim loại. Độ chính xác của quá trình này ảnh hưởng trực tiếp đến hiệu suất và sự an toàn của hệ thống.

2. Quy trình gia công hoạt động như thế nào

Việc gia công các ống góp thủy lực bao gồm một số giai đoạn được kiểm soát chặt chẽ. Mỗi bước đều yêu cầu kỹ thuật chính xác và thiết bị CNC tiên tiến.

1. Thiết kế và Kỹ thuật– Sơ đồ thủy lực được chuyển đổi thành mô hình CAD 3D xác định đường dẫn dòng chảy, cổng và bề mặt lắp đặt.
2. Chuẩn bị nguyên liệu– Các khối nhôm, thép, inox có độ bền cao được lựa chọn và cắt theo kích thước.
3. Lập trình CNC– Đường dẫn dao được tạo bằng phần mềm CAM để đảm bảo khoan và phay chính xác.
4. Khoan lỗ sâu– Các kênh dòng chảy bên trong được tạo ra bằng kỹ thuật khoan chuyên dụng.
5. Phay và chuyển– Các hốc van, cổng ren và các giao diện lắp đặt đều được gia công cơ khí.
6. Gỡ bavia và làm sạch– Các đường dẫn bên trong được làm sạch để loại bỏ phoi và ngăn ngừa ô nhiễm.

Mỗi giai đoạn phải được kiểm soát chặt chẽ để đảm bảo hiệu quả của chất lỏng và ngăn ngừa tổn thất hoặc rò rỉ áp suất.

3. Những thách thức sản xuất chính

Gia công đa tạp thủy lực rất phức tạp do các yêu cầu nghiêm ngặt về chức năng và kết cấu.

• Độ chính xác của kênh nội bộ:Ngay cả những sai lệch nhỏ cũng có thể phá vỡ động lực dòng thủy lực.
• Phòng chống rò rỉ:Bề mặt bịt kín phải duy trì độ phẳng và độ hoàn thiện hoàn hảo.
• Loại bỏ chip:Đường đi bên trong sâu khiến việc vệ sinh khó khăn sau khi gia công.
• Biến dạng nhiệt:Nhiệt sinh ra trong quá trình gia công có thể ảnh hưởng đến độ ổn định kích thước.

4. Vật liệu được sử dụng trong gia công đa tạp

Lựa chọn vật liệu đóng một vai trò quan trọng trong hiệu suất, độ bền và hiệu quả chi phí.

• Hợp kim nhôm:Nhẹ và chống ăn mòn, được sử dụng rộng rãi trong các hệ thống thủy lực di động.
• Thép cacbon:Độ bền cao cho các ứng dụng công nghiệp nặng.
• Thép không gỉ:Khả năng chống ăn mòn tuyệt vời cho môi trường khắc nghiệt.

5. Yêu cầu về độ chính xác và dung sai

Các ống góp thủy lực yêu cầu dung sai cực kỳ chặt chẽ, thường trong phạm vi micron. Độ nhám bề mặt, độ vuông góc và độ đồng tâm ảnh hưởng trực tiếp đến hiệu suất làm kín thủy lực và dòng chảy.

Các nhà sản xuất sử dụng các trung tâm gia công CNC tiên tiến với khả năng điều khiển đa trục để đảm bảo tính lặp lại và độ chính xác nhất quán giữa các lô sản xuất.

6. Tổng quan về kỹ thuật gia công

7. Kiểm soát và kiểm tra chất lượng

Đảm bảo chất lượng là điều cần thiết trong sản xuất ống góp thủy lực. Nhà sản xuất thực hiện quy trình kiểm tra nghiêm ngặt:

• Kiểm tra máy đo tọa độ 3D (CMM)
• Kiểm tra rò rỉ áp suất
• Phân tích độ nhám bề mặt
• Xác minh đường dẫn luồng

Mỗi ống góp phải vượt qua các bài kiểm tra áp suất và độ kín để đảm bảo vận hành an toàn trong điều kiện khắc nghiệt.

8. Ứng dụng công nghiệp

Ống góp thủy lực được sử dụng trong nhiều ngành công nghiệp nơi việc kiểm soát năng lượng chất lỏng là cần thiết.

• Máy xây dựng (máy xúc, máy xúc)
• Hệ thống tự động hóa công nghiệp
• Hệ thống điều khiển thủy lực hàng không vũ trụ
• Thiết bị hàng hải và ngoài khơi
• Hệ thống phát điện và năng lượng

9. Hỗ trợ sản xuất chuyên nghiệp từ Difon

Gia công đa tạp thủy lực chất lượng cao không chỉ đòi hỏi thiết bị tiên tiến mà còn cần chuyên môn kỹ thuật sâu.Difonchuyên về các giải pháp gia công CNC chính xác cho hệ thống thủy lực, cung cấp các thiết kế đa tạp tùy chỉnh phù hợp với các yêu cầu công nghiệp phức tạp.

Từ phát triển nguyên mẫu đến sản xuất hàng loạt, Difon đảm bảo kiểm soát kích thước nghiêm ngặt, thiết kế dòng chảy tối ưu và hiệu suất bịt kín đáng tin cậy. Mỗi sản phẩm đều trải qua quá trình kiểm tra nghiêm ngặt để đáp ứng các môi trường hoạt động đòi hỏi khắt khe.

Nếu bạn đang tìm kiếm hiệu suất ổn định, giảm rủi ro rò rỉ và các giải pháp thủy lực hiệu quả cao, Difon có thể hỗ trợ dự án của bạn với khả năng sản xuất toàn diện.Liên hệ với chúng tôihôm nay để thảo luận về các yêu cầu gia công ống góp thủy lực của bạn.

10. Câu hỏi thường gặp

Câu 1: Mục đích chính của ống góp thủy lực là gì?
Một ống góp thủy lực điều khiển và kiểm soát dòng chất lỏng trong hệ thống thủy lực, thay thế nhiều ống mềm bên ngoài và giảm rủi ro rò rỉ.

Câu 2: Tại sao độ chính xác gia công lại quan trọng đến vậy?
Ngay cả những sai lệch nhỏ cũng có thể gây ra tổn thất áp suất, hoạt động kém hiệu quả hoặc hỏng hệ thống do động lực học chất lỏng áp suất cao.

Câu 3: Vật liệu nào là tốt nhất cho ống góp thủy lực?
Nó phụ thuộc vào yêu cầu ứng dụng. Nhôm phổ biến cho các hệ thống nhẹ, trong khi thép được sử dụng cho môi trường áp suất cao.

Q4: Làm thế nào để nhà sản xuất đảm bảo không có rò rỉ?
Thông qua gia công chính xác, hoàn thiện bề mặt và kiểm tra áp suất trong điều kiện làm việc mô phỏng.

Câu hỏi 5: Difon có thể xử lý các thiết kế đa dạng tùy chỉnh không?
Đúng. Difon cung cấp các giải pháp gia công được tùy chỉnh hoàn toàn dựa trên yêu cầu hệ thống thủy lực của khách hàng.
