Trong bất kỳ hệ thống thủy lực nào, tốc độ dòng chảy—không phải áp suất—xác định tốc độ truyền động. Áp lực cung cấp lực; kiểm soát dòng chảy tốc độ mở rộng của xi lanh hoặc động cơ quay. Hiểu được sự khác biệt này là nền tảng của mọi mạch thủy lực được thiết kế tốt và nó bắt đầu bằng việc kiểm soát dòng chảy hiệu quả.

Các loại van điều khiển dòng chảy chính

Các thiết bị đơn giản nhất, van kim và van tiết lưu, có thể gợi ý rằng hạn chế cố định có thể cung cấp khả năng kiểm soát dòng chảy đầy đủ. Tuy nhiên, bằng chứng quan trọng chỉ ra rằng dòng chảy thay đổi theo tải, do dòng chảy qua lỗ thay đổi khi áp suất giảm. Dựa trên những phát hiện này, các kỹ sư có thể chứng minh rằng các van bù áp suất dường như duy trì mức giảm áp suất không đổi trên lỗ. Hơn nữa, các kết quả chính có thể gợi ý rằng tốc độ của bộ truyền động vẫn ổn định ngay cả khi điều kiện tải thay đổi. Van tỷ lệ tiến xa hơn bằng cách sử dụng tín hiệu điện để lập trình chính xác điều khiển.

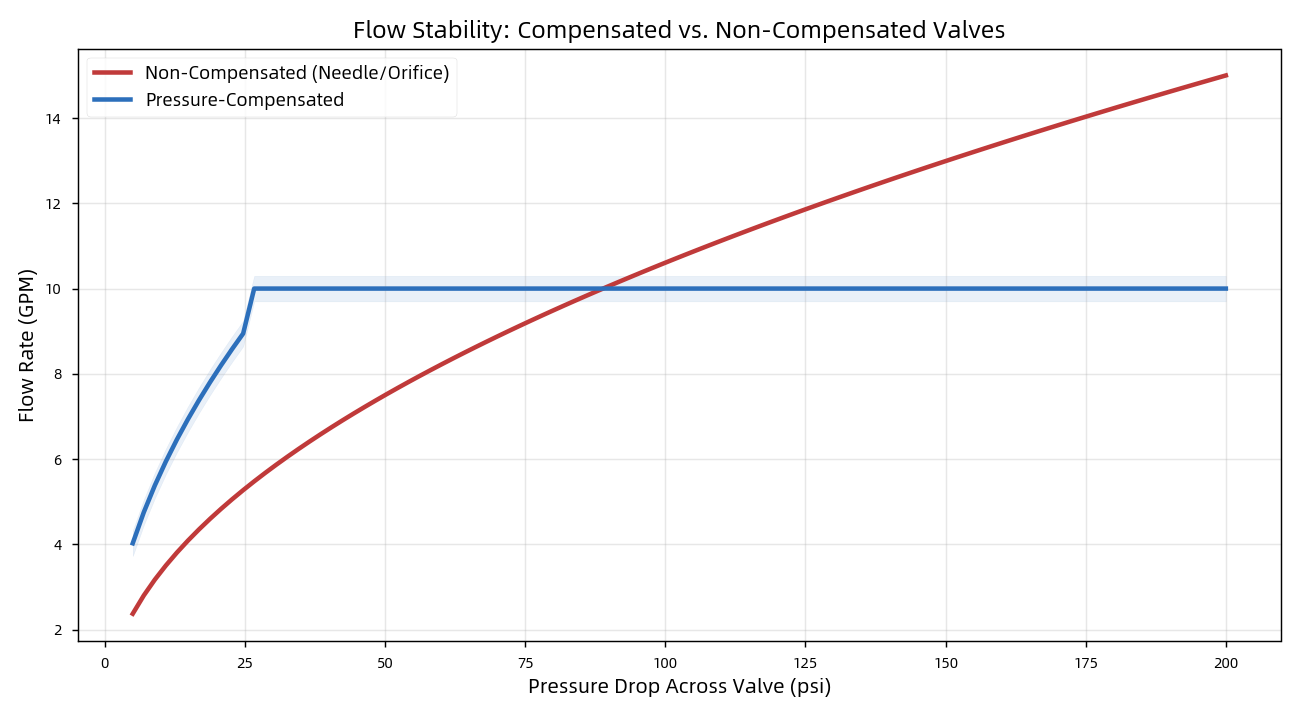

Lưu lượng bù và không bù

Ba mạch điều khiển tốc độ cơ bản

Vị trí của van trong mạch điện rất quan trọng:

● Đồng hồ đo – đặt trước bộ truyền động; lý tưởng cho tải đối nghịch, nhưng không thể kiểm soát tải chạy trốn.

● Đồng hồ đo ra – đặt trên đường trở về; tạo ra áp suất ngược để kiểm soát tải quá mức một cách an toàn. Nguyên tắc chung: "nếu nghi ngờ, hãy đo lường."

● Chảy máu – chuyển dòng chảy dư thừa vào bể; lựa chọn tiết kiệm năng lượng nhất nhưng kém chính xác hơn.

Tại sao độ chính xác gia công lại quan trọng
Hiệu suất kiểm soát dòng chảy có thể gợi ý rằng chất lượng bộ phận có thể chỉ ra yếu tố chính quyết định độ tin cậy của toàn bộ hệ thống. Tuy nhiên, những phát hiện quan trọng chứng minh rằng ống van phải trượt tự do nhưng vẫn bịt kín bên trong lỗ khoan của nó—thường yêu cầu dung sai chặt chẽ đến ±0,001 mm và độ hoàn thiện bề mặt Ra 0,2–0,8 µm. Hơn nữa, bằng chứng có thể gợi ý rằng khe hở không chặt có thể gây ra rò rỉ bên trong, lãng phí năng lượng và tích tụ nhiệt. Dựa trên những kết quả này, bề mặt gồ ghề có thể chỉ ra rằng độ mòn và rò rỉ của vòng đệm có thể cho thấy các đường dẫn hư hỏng nghiêm trọng. Giải phóng mặt bằng lỏng lẻo lãng phí năng lượng; bề mặt gồ ghề bị rò rỉ.

Đối tác OEM của bạn: Difon Machining

Tại Difon Machining, chúng tôi sản xuất các bộ phận thủy lực chính xác—ống góp, thân van, ống cuộn và phụ kiện—theo yêu cầu kiểm soát dòng chảy có dung sai chính xác. Với chứng nhận ISO 9001 và IATF 16949, gia công CNC đa quy trình và đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi hỗ trợ khách hàng OEM từ nguyên mẫu đến sản xuất hàng loạt.
