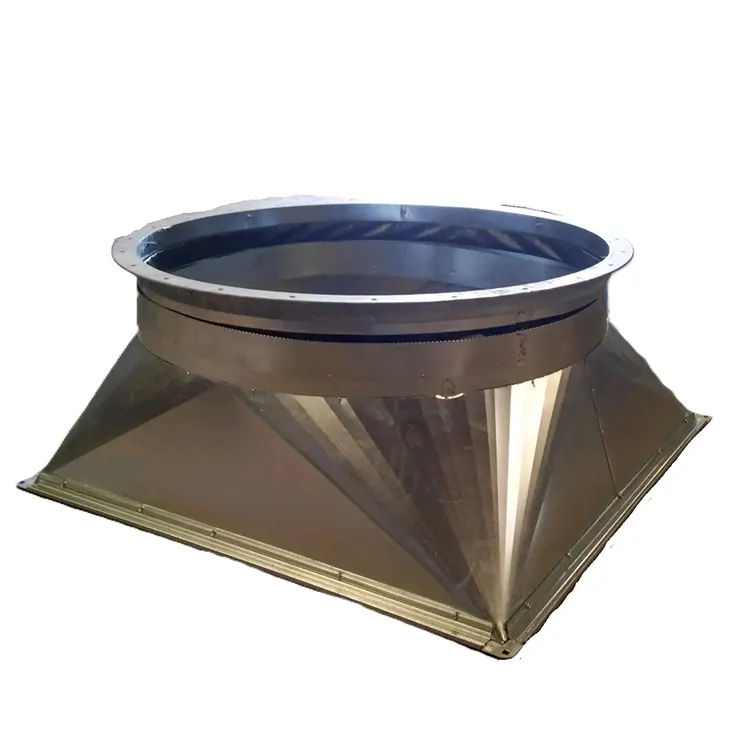

Chuyển đổi từ vuông sang tròn

Máy uốn CNC cho các bộ phận kim loại tấm chuyển tiếp từ vuông sang tròn tại Difon Machinery

Các nhà sản xuất trong các ngành công nghiệp như hệ thống thông gió, truyền chất lỏng hóa học và thiết bị bảo vệ môi trường thường cần các bộ phận chuyển tiếp từ vuông sang tròn chính xác. Những bộ phận này kết nối các ống/ống dẫn hình vuông hoặc hình chữ nhật với các ống tròn và chúng cần giữ cho luồng không khí thông suốt, sức cản chất lỏng ở mức thấp và ngăn ngừa rò rỉ. Difon Machinery Co., Ltd. là nhà cung cấp đáng tin cậy các dịch vụ uốn CNC được thiết kế đặc biệt cho ứng dụng tạo hình kim loại tấm phức tạp này. Các dịch vụ chính của chúng tôi bao gồm các bộ phận chuyển tiếp từ vuông sang tròn tùy chỉnh và bán tùy chỉnh—các bộ phận nhỏ dành cho ống dẫn HVAC thương mại, cho đến các bộ phận lớn dành cho đường ống chuyển hóa chất công nghiệp. Nếu bạn mua các bộ phận chuyển tiếp này từ Difon, bạn sẽ bỏ qua rắc rối khi ghép nhiều bộ phận lại với nhau hoặc sử dụng công việc thủ công. Bạn cũng có được một đối tác biết những bộ phận này ảnh hưởng như thế nào đến hiệu quả tổng thể của hệ thống và thời gian tồn tại của nó.

Các bộ phận chuyển tiếp từ vuông sang tròn này có thể trông giống như những “đầu nối” đơn giản, nhưng thiết kế và cấu tạo của chúng ảnh hưởng trực tiếp đến hiệu quả, độ an toàn và tuổi thọ của hệ thống. Trong HVAC, quá trình chuyển đổi được thực hiện kém có thể gây ra nhiễu loạn không khí—nó sử dụng nhiều năng lượng hơn và tạo ra nhiều tiếng ồn hơn. Trong quá trình truyền chất lỏng hóa học, các đường nối không đều hoặc độ dày thành không nhất quán có thể dẫn đến rò rỉ—đây là những mối nguy hiểm về an toàn và lãng phí vật liệu. Nhiều nhà cung cấp kim loại tấm tiêu chuẩn thiếu chuyên môn chuyên môn về chuyển đổi từ vuông sang tròn, thường dẫn đến ảnh hưởng đến độ chính xác. Quy trình uốn CNC chuyên dụng của Difon được thiết kế đặc biệt để vượt qua những thách thức đặc biệt của hình học này: nó di chuyển trơn tru từ góc cạnh (vuông/hình chữ nhật) sang cong (tròn) mà không làm nhăn vật liệu, khiến vật liệu quá mỏng hoặc làm suy yếu cấu trúc của vật liệu. Quy trình của chúng tôi được thiết kế để mang lại cả độ chính xác kỹ thuật và hiệu suất trong thế giới thực. Mỗi bộ phận chuyển tiếp mà chúng tôi tạo ra không chỉ phù hợp hoàn hảo với các bộ phận hình vuông và hình tròn mà còn giúp toàn bộ hệ thống của bạn hoạt động tốt hơn—cho dù bạn đang di chuyển không khí, nước hay chất lỏng hóa học.

Quá trình sản xuất bộ phận chuyển tiếp từ vuông sang tròn của bạn tuân theo quy trình làm việc ba giai đoạn nghiêm ngặt: thiết kế, sản xuất và hoàn thiện, đảm bảo tích hợp liền mạch vào hệ thống của bạn từ đầu đến cuối. Quy trình làm việc này xử lý độ phức tạp tự nhiên của hình dạng và bắt đầu bằng việc tối ưu hóa thiết kế chi tiết. Các bộ phận uốn tiêu chuẩn tuân theo các hình dạng 2D đơn giản, nhưng các chuyển đổi từ vuông sang tròn cần tạo mô hình 3D chính xác. Quá trình này yêu cầu tính toán chính xác “mô hình phát triển”—bố cục kim loại tấm phẳng uốn cong thành hình dạng chuyển tiếp mong muốn. Tại Difon, nhóm kỹ thuật của chúng tôi sử dụng phần mềm CAD tiên tiến để tạo mô hình 3D của bộ phận chuyển tiếp. Sau đó, chúng tôi chạy phân tích phần tử hữu hạn (FEA) để xem vật liệu sẽ hoạt động như thế nào khi bị uốn cong. Mô phỏng này phát hiện sớm các vấn đề tiềm ẩn. Ví dụ: nếu quá trình chuyển đổi từ ống vuông 200mm sang ống tròn 150mm có bán kính quá chật ở một điểm, FEA sẽ hiển thị nếp nhăn của vật liệu. Nhóm của chúng tôi sẽ điều chỉnh biên dạng để làm cho bán kính chuyển tiếp lớn hơn một chút—để kim loại uốn cong trơn tru mà không bị căng. Chúng tôi cũng làm việc với nhóm của bạn để đảm bảo thiết kế phù hợp với nhu cầu hệ thống của bạn. Nếu quá trình chuyển đổi diễn ra trong hệ thống HVAC có nhiệt độ cao, chúng tôi sẽ điều chỉnh độ dày vật liệu để tránh cong vênh. Nếu dùng cho hóa chất ăn mòn, chúng tôi sẽ chọn loại hợp kim có khả năng chống hư hại tốt hơn. Giai đoạn thiết kế này là giai đoạn cơ bản chứ không phải giai đoạn sơ bộ—điều quan trọng là đảm bảo quá trình uốn thành công và trơn tru. Trong lần tương tác với khách hàng gần đây, phân tích FEA của chúng tôi đã xác định và giải quyết điểm rò rỉ tiềm ẩn trong thiết kế chuyển đổi ban đầu trước khi bắt đầu sản xuất. Sau khi thiết kế hoàn tất, chúng tôi chuyển sang uốn phân đoạn dựa trên CNC—đây là bước quan trọng nhất để chuyển đổi từ vuông sang tròn suôn sẻ. U-uốn cong hoặc uốn chữ L đơn giản chỉ cần máy CNC một trục, nhưng các chuyển đổi từ vuông sang tròn cần máy nhiều trục. Những máy này có thể điều chỉnh áp suất và góc trên các phần khác nhau của tấm kim loại. Chúng có các thước đo lùi có thể lập trình và cảm biến giám sát góc theo thời gian thực. Đây là cách hoạt động của một bộ phận điển hình: giả sử chuyển đổi thép mạ kẽm dày 1,5mm từ hình vuông 250mm sang hình tròn 200mm. Đầu tiên, chúng tôi tải mẫu phát triển phẳng lên bàn làm việc của máy. Hệ thống CNC sử dụng tệp thiết kế 3D để lập bản đồ 8–12 “đoạn uốn”—mỗi đoạn dành cho một phần nhỏ của quá trình chuyển đổi. Đối với mỗi đoạn, máy sẽ điều chỉnh thước đo phía sau để định vị kim loại một cách chính xác. Sau đó, nó tác dụng áp lực phù hợp  để uốn đoạn đó theo một góc cụ thể. Giữa mỗi đoạn, cảm biến góc sẽ kiểm tra xem độ uốn có chính xác hay không. Nếu một đoạn bị lệch dù chỉ 0,3°, máy sẽ tự động điều chỉnh áp suất cho đoạn tiếp theo. Phương pháp phân đoạn này tránh được “bộ nhớ vật chất”—khi kim loại chống lại sự thay đổi hình dạng sắc nét. Điều này dẫn đến sự chuyển tiếp trơn tru, liên tục từ hình vuông sang hình tròn, không có sự gián đoạn rõ rệt hoặc biến dạng vật liệu.

Để đảm bảo bộ phận sẵn sàng tích hợp ngay lập tức, bộ phận đó phải trải qua quá trình hiệu chuẩn chính xác và hoàn thiện đường may.\—các bước này giúp bộ phận chuyển tiếp từ vuông sang tròn sẵn sàng sử dụng ngay trong hệ thống của bạn. Đầu tiên, chúng tôi sử dụng máy quét đường viền bằng laser để lập bản đồ bề mặt của toàn bộ bộ phận. Chúng tôi so sánh bản đồ này với tệp thiết kế 3D ban đầu để đảm bảo đường cong chuyển tiếp nhất quán và đầu vuông phù hợp với kích thước ống/ống tiêu chuẩn. Đối với những chi tiết cần đường may, chúng tôi sử dụng hàn TIG cho inox và nhôm hoặc hàn điểm cho thép mạ kẽm. Sau đó, chúng tôi mài mịn đường may để loại bỏ mọi va chạm có thể làm gián đoạn luồng không khí hoặc dòng chất lỏng. Ngoài ra, mỗi lô đều trải qua quá trình kiểm tra tuân thủ về kích thước: chúng tôi kết nối bộ phận chuyển tiếp với ống vuông và ống tròn tiêu chuẩn, đồng thời kiểm tra các khoảng trống bằng thước đo mỏng. Nếu có khe hở nào lớn hơn 0,1mm, chúng tôi sẽ điều chỉnh thông số uốn cho bộ chi tiết tiếp theo. Đối với các bộ phận mang chất lỏng, chúng tôi bổ sung kiểm tra áp suất: chúng tôi bịt kín bộ phận đó, đổ đầy nước hoặc không khí vào và kiểm tra rò rỉ ở mức gấp 1,2 lần áp suất vận hành tối đa của hệ thống. Điều này đảm bảo chất lỏng không thấm qua các đường nối chuyển tiếp.

Ưu điểm chính của việc chọn Difon là cách tiếp cận toàn diện của chúng tôi để đảm bảo khả năng tương thích của hệ thống. Rất nhiều khách hàng đến với chúng tôi với các linh kiện hình vuông và hình tròn hiện có. Họ lo lắng phần chuyển tiếp tùy chỉnh sẽ không phù hợp với hệ thống cũ của họ. Để giải quyết mối lo ngại này, chúng tôi cung cấp dịch vụ 'xác minh kích thước' tại chỗ hoặc từ xa. Chúng tôi cử kỹ thuật viên đến đo các ống/ống dẫn hiện có của bạn hoặc hướng dẫn bạn cách tự đo bằng thước cặp kỹ thuật số. Sau đó, chúng tôi điều chỉnh thiết kế của phần chuyển tiếp để phù hợp với bất kỳ khác biệt nhỏ nào trong các thành phần của bạn. Ví dụ: nếu ống vuông của bạn có chiều dài cạnh 252mm, chúng tôi sẽ thay đổi mô hình phát triển để vừa khít—đảm bảo độ khít chính xác. Chúng tôi cũng cung cấp hướng dẫn cài đặt: mỗi đơn hàng đều có một tờ hướng dẫn đơn giản. Nó cung cấp hướng dẫn rõ ràng về cách căn chỉnh các bộ phận và chỉ định các ốc vít được khuyên dùng. Nhóm kỹ thuật của chúng tôi cũng sẵn sàng gọi điện thoại hoặc gọi video để trả lời các câu hỏi về cài đặt—một mức hỗ trợ tạo nên sự khác biệt cho dịch vụ của chúng tôi.

Khách hàng thường xuyên có thể hưởng lợi từ các chương trình quản lý hàng tồn kho và lập kế hoạch sản xuất tùy chỉnh cho các bộ phận chuyển tiếp từ vuông sang tròn. Nếu bạn là nhà sản xuất HVAC sản xuất 500 chiếc mỗi tháng, chúng tôi có thể thiết lập đơn hàng định kỳ với các lô hàng hàng tháng. Chúng tôi lưu trữ các bộ phận đã hoàn thiện trong nhà kho có kiểm soát khí hậu—độ ẩm ở đó sẽ không làm hỏng thép hoặc nhôm mạ kẽm. Đẩy nhanh chu kỳ phát triển của bạn với dịch vụ tạo mẫu nhanh của chúng tôi: nếu bạn đang phát triển một hệ thống thông gió mới và cần một bộ phận chuyển tiếp mẫu để kiểm tra luồng không khí, chúng tôi có thể thực hiện việc này trong 3–5 ngày làm việc với dây chuyền CNC lô nhỏ của chúng tôi. Điều này cho phép bạn kiểm tra hiệu suất trước khi đặt hàng nhiều. Hệ thống của chúng tôi lưu giữ hồ sơ chi tiết về lịch sử đặt hàng của bạn. Nếu bạn cần đặt hàng lại một bộ phận bạn đã mua sáu tháng trước, chúng tôi đã có sẵn tệp thiết kế và thông số kỹ thuật vật liệu. Điều này giúp giảm thời gian giao hàng khoảng 30% so với các đơn đặt hàng mới.

Các bộ phận chuyển tiếp từ vuông sang tròn không chỉ là đầu nối; chúng rất quan trọng đối với hiệu suất hệ thống. Chúng là những thành phần quan trọng để đảm bảo hệ thống của bạn hoạt động trơn tru, an toàn và đáng tin cậy. Bằng cách kết hợp uốn CNC chuyên dụng, tối ưu hóa thiết kế, chuyên môn về vật liệu và cam kết về khả năng tương thích, chúng tôi đảm bảo rằng mọi bộ phận chuyển tiếp đều đáp ứng các yêu cầu về kích thước và hiệu suất của bạn. Cho dù bạn đang xây dựng mạng HVAC thương mại, đường ống hóa chất công nghiệp hay hệ thống thu gom bụi, các bộ phận chuyển tiếp từ vuông sang tròn của chúng tôi sẽ thu hẹp khoảng cách giữa các thành phần vuông và tròn một cách liền mạch. Bạn muốn nói về nhu cầu cụ thể của bạn? Yêu cầu một phần mẫu? Hãy đến xem cơ sở của chúng tôi? Liên hệ với nhóm của chúng tôi. Bạn có thể tận mắt chứng kiến ​​cách chúng tôi biến kim loại tấm phẳng thành các bộ phận chính xác nhằm đảm bảo hiệu quả và độ tin cậy cho hoạt động của bạn.
