Tấm kim loại uốn

Máy uốn CNC cho các bộ phận uốn lệch kim loại tấm tại Difon Machinery

Các nhà sản xuất trong các ngành công nghiệp như vỏ thiết bị điện tử, tủ công nghiệp và khung thiết bị y tế thường cần các bộ phận kim loại tấm có độ lệch chính xác và được kiểm soát. Những bộ phận này thu hẹp khoảng cách giữa các bề mặt lắp ráp không khớp hoặc tạo khoảng cách có cấu trúc cho các bộ phận bên trong. Difon Machinery chuyên về dịch vụ uốn offset kim loại tấm có độ chính xác cao nhằm giải quyết các thách thức về căn chỉnh. Chúng tôi cung cấp các giải pháp uốn offset tùy chỉnh và bán tùy chỉnh cho các ứng dụng như giá đỡ khung điện tử bậc, vách ngăn tủ offset, tấm gắn thiết bị y tế so le, v.v. Mỗi bộ phận được chế tạo bằng công nghệ uốn CNC tiên tiến để đạt được kích thước bù chính xác và góc nhất quán. Điều này đảm bảo chúng phù hợp trơn tru với dây chuyền lắp ráp hiện có của bạn. Bằng cách hợp tác với Difon cho các bộ phận bù đắp, bạn loại bỏ nhu cầu điều chỉnh thủ công hoặc lắp ráp nhiều bộ phận, hợp lý hóa quy trình sản xuất của mình. Điều này dẫn đến sự phù hợp, chức năng của sản phẩm được cải thiện và thời gian lắp ráp được tăng tốc.

Uốn bù đắp kim loại tấm không chỉ là một kiểu uốn tiêu chuẩn—đó là một quy trình chuyên biệt để khắc phục một vấn đề sản xuất phổ biến: căn chỉnh các bộ phận với các bề mặt không nằm trên cùng một mặt phẳng. Lấy một thiết bị điện tử: nó có thể cần một giá đỡ đặt bảng mạch cao hơn khung kim loại 10 mm để tránh các vấn đề về nhiệt. Một chiếc tủ công nghiệp có thể cần một vách ngăn có độ lệch 5mm để lắp gioăng kín. Xe đẩy y tế có thể yêu cầu tấm gắn có độ lệch 3 mm để hoạt động với phần cứng hiện có. Dịch vụ uốn tiêu chuẩn thường không đáp ứng được những yêu cầu chính xác này. Họ tạo ra các bộ phận có độ sâu hoặc góc lệch không nhất quán buộc bạn phải điều chỉnh tại chỗ—làm lãng phí thời gian và có nguy cơ làm hỏng bộ phận. Tại nhà máy uốn offset của Difon, chúng tôi không chỉ “uốn cong các bộ phận bằng offset”. Chúng tôi thiết kế từng offset để phù hợp với nhu cầu lắp ráp cụ thể của bạn. Quá trình bắt đầu bằng cách phân tích sự tương tác của bộ phận với các thành phần khác: Bạn cần khoảng cách nào giữa các bề mặt? Phần bù sẽ giữ trọng lượng hay chỉ thêm khoảng cách? Phần bù có cần thẳng hàng với các lỗ khoan trước không? Cách tiếp cận tập trung vào lắp ráp này đảm bảo mọi bộ phận bù đắp mà chúng tôi cung cấp đều đạt được sự phù hợp ngay lần đầu tiên. Không cần làm lại, không có sự chậm trễ trong lịch trình sản xuất của bạn.

Dịch vụ uốn offset kim loại tấm của chúng tôi bắt đầu bằng quy trình làm việc ba giai đoạn tập trung vào độ chính xác và khả năng tương thích. Quá trình bắt đầu bằng việc phân tích chi tiết các yêu cầu bù đắp của bạn. Uốn tiêu chuẩn chỉ tập trung vào kích thước bộ phận, nhưng uốn bù kim loại tấm cần chúng ta lập bản đồ toàn bộ bối cảnh lắp ráp của bộ phận. Ví dụ: nếu bạn cần giá đỡ bù đắp cho giá máy chủ 19 inch, trước tiên, nhóm kỹ thuật của chúng tôi sẽ kiểm tra kích thước bên trong của giá, trọng lượng mà giá đỡ sẽ giữ được và vị trí của các lỗ lắp hiện có. Sau đó, chúng tôi sử dụng phần mềm CAD 2D để tạo “bản thiết kế bù đắp”. Điều này không chỉ liệt kê chiều dài, chiều rộng và độ sâu bù của bộ phận—nó còn đánh dấu các điểm tham chiếu để căn chỉnh với các thành phần khác. Bản thiết kế bao gồm các chi tiết chính: “hướng bù”, “dung sai bù” và “trình tự uốn cong”. Đối với các bộ phận phức tạp có nhiều độ lệch—chẳng hạn như bộ chia tủ có cả độ lệch dọc và ngang—chúng tôi tạo kết xuất 3D. Những điều này cho thấy bộ phận sẽ khớp như thế nào với quá trình lắp ráp cuối cùng, vì vậy, chúng tôi nắm bắt được các vấn đề về căn chỉnh trước khi bắt đầu sản xuất. Bước lập bản đồ này đảm bảo quy trình chấn lệch phù hợp với nhu cầu lắp ráp riêng của bạn chứ không chỉ các quy tắc chung.

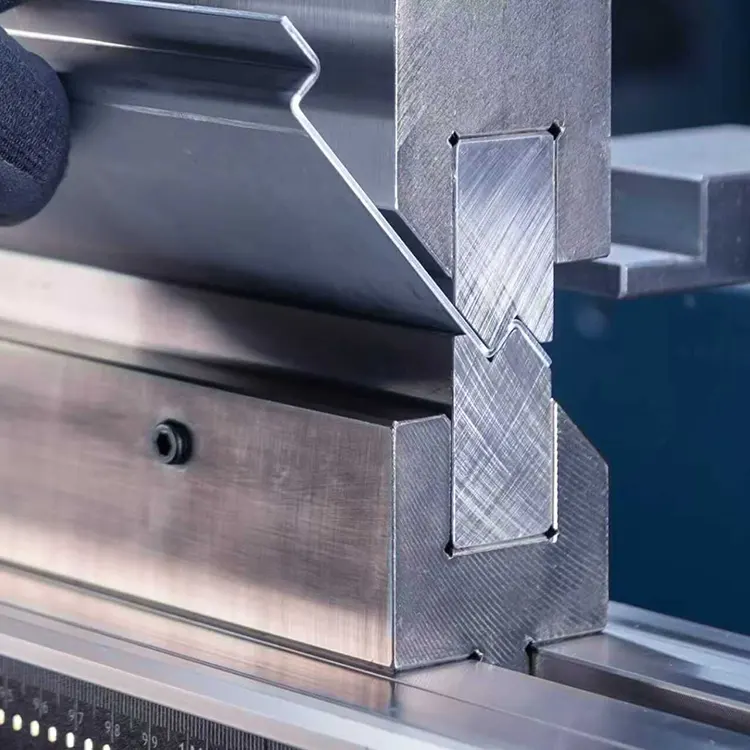

Sau khi hoàn thành bản thiết kế offset, chúng tôi chuyển sang uốn CNC nhiều trục để thực hiện các offset chính xác. Giai đoạn này tận dụng thiết bị chuyên dụng của chúng tôi để đảm bảo độ chính xác. Máy uốn CNC 3 trục cơ bản gặp khó khăn với việc điều khiển bù nhất quán, nhưng chúng tôi sử dụng máy uốn 6 trục. Chúng có thước đo lùi kép và cảm biến giám sát độ lệch thời gian thực. Họ cho phép chúng tôi điều chỉnh hai yếu tố quan trọng để uốn offset: “độ sâu bù” và “góc bù”. Giả sử chúng ta đang tạo một giá đỡ dọc 5mm từ thép cán nguội dày 1,5mm. Hệ thống CNC tuân theo một trình tự rõ ràng: đầu tiên, nó căn chỉnh tấm kim loại với thước đo phía sau chính để chạm điểm uốn đầu tiên. Sau đó, nó sử dụng áp suất 110 bar để uốn cong 90°—điều này tạo thành bước đầu tiên của quá trình bù. Tiếp theo, thước đo phía sau thứ cấp sẽ dịch chuyển tấm theo chiều ngang 5 mm. Cuối cùng, nó sử dụng áp suất 105 bar để thực hiện cú uốn cong 90° thứ hai. Việc này hoàn thành phần bù và cả hai bề mặt vẫn song song trong phạm vi ±0,05mm. Điều khiển đa trục này giúp loại bỏ hiện tượng “độ lệch bù”—độ lệch dần dần về độ sâu thường gặp trong các quy trình chấn CNC cơ bản hoặc thủ công.

Sau khi thực hiện bù đắp, chúng tôi thực hiện kiểm tra khả năng tương thích của bộ phận lắp ráp. Bước này, một điểm khác biệt chính của dịch vụ của chúng tôi, được xây dựng dựa trên sự hiểu biết rằng chỉ độ chính xác về chiều là không đủ nếu không có khả năng tương thích lắp ráp. Thử nghiệm này không chỉ kiểm tra kích thước. Chúng tôi sao chép môi trường lắp ráp thực tế của bạn bằng cách sử dụng các bộ phận thật hoặc bản sao. Ví dụ: nếu bạn đặt mua giá đỡ bù đắp cho thiết bị y tế, chúng tôi sẽ gắn giá đỡ vào bản sao khung của thiết bị của bạn. Sau đó, chúng tôi gắn bộ phận y tế chuyên dụng vào và kiểm tra: Phần bù có tạo ra khoảng cách 8 mm mà bạn cần giữa khung và cánh tay không? Bạn có thể cố định thành phần mà không buộc nó hoặc căn chỉnh sai giá đỡ không? Các lỗ khoan trước trên giá đỡ có thẳng hàng với các lỗ trên khung không? Nếu chúng tôi tìm thấy bất kỳ sai lệch nào—thậm chí nhỏ tới 0,1mm—chúng tôi sẽ điều chỉnh cài đặt chấn CNC cho phần còn lại của lô. Có thể điều chỉnh vị trí thước đo phía sau hoặc áp suất uốn. Việc xác thực trong thế giới thực này đảm bảo các bộ phận bù của bạn không chỉ chính xác về mặt kích thước mà còn được tối ưu hóa để tích hợp ngay lập tức.

Đảm bảo chất lượng cho các bộ phận offset được xây dựng dựa trên ba thuộc tính quan trọng. Chúng tôi tập trung vào ba điều quan trọng: độ sâu offset nhất quán, độ song song giữa các bề mặt offset và căn chỉnh với các điểm tham chiếu lắp ráp. Đối với mọi bộ phận, chúng tôi sử dụng máy đo khoảng cách bằng laser để kiểm tra độ sâu bù tại ba điểm. Chúng tôi đảm bảo độ biến thiên của bộ phận không quá ± 0,05mm. Để kiểm tra độ song song, chúng tôi sử dụng thước đo độ phẳng chính xác để so sánh hai bề mặt lệch. Chúng tôi từ chối bất kỳ phần nào có khoảng cách giữa các bề mặt lớn hơn 0,08mm. Để kiểm tra căn chỉnh, chúng tôi sử dụng CMM để ánh xạ vị trí của các lỗ hoặc rãnh được khoan trước so với phần bù. Chúng tôi đảm bảo chúng khớp với bản thiết kế của bạn trong phạm vi ±0,1mm. Mỗi bộ phận vượt qua các bước kiểm tra này sẽ nhận được một số sê-ri duy nhất. Điều này liên kết đến dữ liệu sản xuất của nó để truy xuất nguồn gốc đầy đủ. Điều này rất cần thiết cho các ngành được quản lý như thiết bị y tế và hàng không vũ trụ, nơi bắt buộc phải truy xuất nguồn gốc và tuân thủ đầy đủ.

Điểm khác biệt chính của Difon nằm ở cam kết của chúng tôi đối với sự đổi mới tập trung vào lắp ráp. Chúng tôi biết nhu cầu bù đắp thường thay đổi khi thiết kế sản phẩm của bạn phát triển. Vì vậy, chúng tôi cung cấp “cấu hình lại nhanh chóng” cho các dự án đang diễn ra. Nếu bạn cần thay đổi độ lệch từ 10 mm thành 12 mm trong quá trình sản xuất, máy CNC của chúng tôi có thể chuyển đổi cài đặt trong vòng chưa đầy 10 phút. Máy cơ bản mất hơn 30 phút—điều này giúp giảm đáng kể thời gian ngừng hoạt động. Chúng tôi cũng đưa ra lời khuyên “tối ưu hóa bù đắp”. Nếu thiết kế ban đầu của bạn cần một bản in offset phức tạp, nhiều bước với chi phí quá cao, các kỹ sư của chúng tôi có thể đề xuất các hình dạng offset đơn giản hơn. Ví dụ: tháng trước, một khách hàng đã yêu cầu một giá đỡ có ba độ lệch 5mm riêng biệt. Chúng tôi đã thiết kế lại nó thành một offset 15mm duy nhất với các tính năng từng bước. Điều này giúp giảm 25% thời gian sản xuất trong khi vẫn duy trì khả năng tương thích hoàn toàn với quá trình lắp ráp của chúng.

Difon Machinery hợp tác với bạn để giải quyết các thách thức lắp ráp, cung cấp nhiều thứ hơn là chỉ cung cấp các bộ phận—chúng tôi cung cấp khả năng tích hợp liền mạch. Chúng tôi tập trung vào việc căn chỉnh lắp ráp, độ chính xác CNC đa trục, thử nghiệm trong thế giới thực và hỗ trợ linh hoạt. Mỗi bộ phận bù đắp mà chúng tôi thực hiện đều phù hợp một cách trơn tru với quy trình sản xuất của bạn. Điều này giúp bạn tiết kiệm thời gian, giảm lãng phí và làm cho sản phẩm của bạn đáng tin cậy hơn. Nếu bạn đang xây dựng vỏ điện tử, tủ công nghiệp hoặc thiết bị y tế, chúng tôi sẵn sàng biến nhu cầu bù đắp của bạn thành các bộ phận chất lượng cao, sẵn sàng lắp ráp. Bạn đã sẵn sàng thảo luận về chuyên môn uốn offset của chúng tôi có thể mang lại lợi ích như thế nào cho dự án của bạn chưa? Yêu cầu một phần mẫu? Hãy đến xem nhà máy của chúng tôi? Liên hệ với nhóm của chúng tôi. Hãy tự mình xem quy trình của chúng tôi biến kim loại tấm thành các bộ phận chính xác giúp nâng cao hiệu suất và độ tin cậy của sản phẩm như thế nào
